Réservoir vertical - Ballons de stockage d’ eau chaude
Ballons de stockage d’ eau chaude Assos, Fabricants des réservoirs
Ballons de stockage peu coûteux, durables, idéaux pour des habitations et pour des immeubles à usage professionnel, fabriqués de matériel écophile.
Sur cette page vous trouverez les informations, les spécifications et les données techniques sur les Ballons de stockage d’ eau chaude Assos, fournis par Solarnet S.A. Fabricant des Ballons de stockage et des Réservoirs.
“Assos Boilers” sont fabriqués dans une variété de types et peuvent être aussi utilisés comme des réservoirs de stockage d’ eau chaude. Elles respectent les spécifications DIN 4753 et EN 12897, sont testés selon les normes internationales d’ hygiène et ont une capacité qui varie entre 150 et 1000 litres.
Les ballons de stockage d’ eau chaude Assos sont idéaux pour des maisons, des hôtels, des bureaux, des villas etc., sont fournis d’ une source d’ énergie unique, double, triple aux tampons et sont disponibles en 5 couleurs différentes. Leur isolation en couche de polyuréthane de haute densité respecte l’ environnement et assure de l’ eau chaude pour plus de temps.
En plus, les ballons de stockage d’ eau chaude Assos sont les plus rapides du marché grâce à leur large échangeur thermique, chose qui les fait également peu coûteux.
Les types de ballons de stockage d’ eau chaude et des réservoirs verticaux sont les suivants:
- Type BL0, sans spires (150, 200, 300, 420, 500, 800 & 1000 litres)

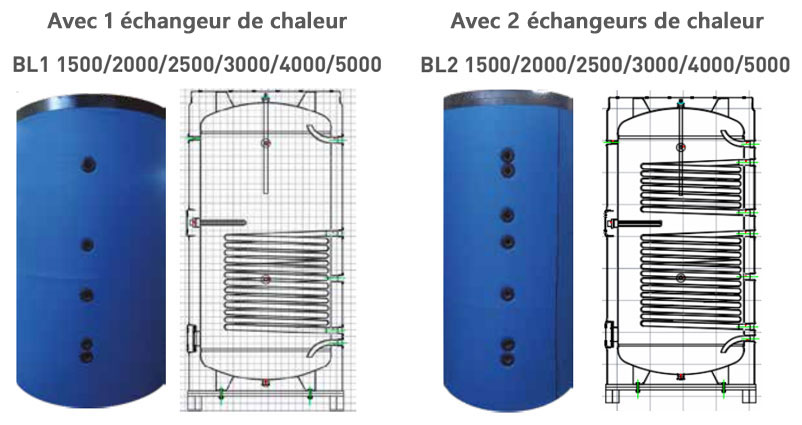

- Type BL1, avec un échangeur thermique à spires (150, 200, 300, 420, 500, 800 & 1000 litres)
- Type BL2, avec deux échangeurs thermiques à spires (150, 200, 300, 420, 500, 800 & 1000 litres)
- Type TIT, “Tank in Tank” (800 & 1000 litres)
BALLONS DE STOCKAGE D'EAU CHAUDE (RÉSERVOIRS TAMPONS) - SPÉCIFICATIONS TECHNIQUES
Certificat pour l'eau potable
Caractéristiques générales des Ballons de stockage Assos
Ballons de stockage d’eau
- Matériel: acier qualité USD 37.2
- Soudures: robotisées dans une ambiante sous vide
- Nettoyage: sablage 6 points
- Traitement interne: émaillage vitrifié cuit à 850°C
- P max. de fonctionnement: 6 bar
- P max. des tests: 15 bar pour 5 minutes
- T max. de fonctionnement: + 95°C
Isolation:
- Matériel: polyuréthane sans CFC & FCKW
- Densité: 40kg/m3
- Epaisseur: 65mm
(Pour les ballons 800, 1000 et TIT, l’isolation est en polyuréthane 70 mm souple. Elle est amovible pour un passage facile lors de l’installation)
Revêtement exterieur:
Matériel: PVC en divers coloris
Echangeur:
Type: serpentin
Matériel: tube en acier de type lourd (tubo) de 33mm
Résistance électrique: (sur commande) 2 à 4 kW (230 V) avec thermostat 6 ou 9 kW (400 V) sans thermostat
Description des Ballons BL0, BL1, BL2 et TIT (Combi)
Couverture exterieure: Jaquette PVC de couleur
Poids des ballons vides (KG)
| Litres / Type | BL0  |
BL1  |
BL2  |
Buffer  |
Tank in Tank  |
| 150 | 51 | 64 | 69 | 53 | - |
| 200 | 68 | 85 | 93 | 60 | - |
| 300 | 94 | 108 | 128 | 90 | - |
| 320 | - | - | 170 | - | - |
| 420 | 118 | 132 | 152 | 118 | - |
| 500 | 122 | 165 | 182 | 117 | - |
| 800 | 127 | 176 | 210 | 127 | 258 |
| 1000 | 152 | 201 | 235 | 152 | 283 |
Ballons TIT (Combi)
Les ballons ΤΙΤ sont utilisés pour combiner le chauffage de l’eau sanitaire et le chauffage habitations dans un seul ballon. Livrés toujours avec deux échangeurs dans le ballon de chauffage et possibilité de rajout sur commande d'un échangeur supplémentaire dans le ballon sanitaire. Le ballon sanitaire comporte également un stratificateur et est émaillé.
Le ballon chauffage possède 6 entrées/sorties 1 " pour toutes utilisations.
Voir plus sur RESERVOIRS TAMPONS
Isolation Thermique:
- Mousse Polyuréthane sans CFC & FCKW
- Densité: 40 kg/m3
- Epaisseur: 65 mm.
- Conductivité Thermique: 0,023 W/mk
- Classement au feu: Β3, auto extinctible
Connexions Hydrauliques BL:
| Volume | 150 l | 200 l | 300 l | 420 l | 500 l | 800 l | 1000 l |
| Sonde | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
| Echangeurs | 1" | 1" | 1" | 1" | 1" | 1" | 1" |
| Entrées eau froide et eau chaude |
1" | 1" | 1" | 1" | 1" | 1" | 1" |
| Appoint Electrique | 1½" | 1½" | 1½" | 1½" | 1½" | 1½" | 1½" |
| Recirculation | 1" | 1" | 1" | 1" | 1" | 1" | 1" |
Connexions Hydrauliques TIT (Combi):
| Volume | 800 l | 1000 l |
| Sonde | 1/2" | 1/2" |
| Echangeurs | 1" | 1" |
| Entrées eau froide et eau chaude, recirculation | 1" | 1" |
| Connexions Ballon Chauffage | 1" | 1" |
| Echangeur supplémentaire dans le ballon sanitaire * | Φ16 | Φ16 |
* en option
Protection contre la Corrosion
Nettoyage intérieur des ballons par sablage automatique (non pas chimiquement) résultant à une parfaite adhérence de l’email.
Emaillage de qualité alimentaire appliqué avec la méthode dite ”double direct” et cuit à 850° C.
Protection supplémentaire grâce aux anodes en magnésium, qui doivent être vérifiées et remplacées si besoin tout les 6 mois à 2 ans selon la qualité de l’eau.
Appoint
Lorsque l’énergie solaire est insuffisante pour chauffer l’eau, on peu utiliser une source d’appoint. Soit une résistance électrique soit une chaudière d’appoint, qui devra alors être connectée sur l’échangeur supérieur (modèles BL2)
Un thermostat intégré permet le réglage de la résistance électrique. Il est recommandé de positionner le thermostat entre 50° C et 60° C durant l’hiver et entre 45° C et 50° C durant l’été.
Thermostat
Type de contrôle: Contrôle intégré
Type de thermostat: B2-10
Protection IP: 00
Environnement de fonctionnement Tmax: 105° C
Classe de feu: B
Circuits on / off: 10.000 fois (cercles)
Environnement d'exploitation: environnement clair
- Réglages: de 30° C à 80° C
- Contactes: bakélite – argent
- Couverture de protection en nylon 6 (retardant de flames).
- 230V /20A
Source d’Appoint utilisant l’Echangeur de Chaleur Supérieur
Echangeur de type serpentin en acier type lourd (Tubo) intégré en partie haute du ballon afin de ne chauffer que la partie supérieure du ballon.
Caractéristiques techniques de l’échangeur supérieur voir tableau concernant les ballons BL2.
