Μπόιλερ αντλίας θερμότητας



BOILER ΕΠΙΣΜΑΛΤΩΜΕΝΑ ΓΙΑ ΣΥΝΔΕΣΗ ΜΕ ΑΝΤΛΙΕΣ ΘΕΡΜΟΤΗΤΑΣ
ΜΕ 1 ή 2 ΕΝΑΛΛΑΚΤΕΣ ΑΠΟ 150 ΕΩΣ 1000 ΛΙΤΡΑ
(150L - 200L - 300L - 500L - 800L - 1000L)

Μπόϊλερ με μεγάλους εναλλάκτες (σερπαντίνες μεγάλης επιφάνειας) ιδανικά για σύνδεση
με αντλίες θερμότητας (χαμηλών, μεσαίων ή υψηλών θερμοκρασιών) που προσφέρουν άριστη λειτουργία και απόδοση.



ΠΡΟΓΡΑΜΜΑ

exoikonomo aftonomo

ΕΠΙΔΟΤΟΥΜΕΝΑ ΠΡΟΪΟΝΤΑ

Γενική περιγραφή:
Τα boiler κατασκευάζονται σύμφωνα με τα Ευρωπαϊκά και Γερμανικά πρότυπα στο υπερσύγχρονο εργοστάσιό μας παραγωγής
boiler δαπέδου.
Κύρια χαρακτηριστικά τους είναι η ασφαλής και οικονομική λειτουργία τους σε συνδυασμό με αξιόπιστη και μακρά διάρκεια ζωής.
• Κατασκευή από χαλυβδοέλασμα μεγάλου πάχους και υψηλής ποιότητας τύπου USD 37.2.
• Διπλός έλεγχος στεγανότητας
• Εσωτερικός καθαρισμός του κυλίνδρου με αυτόματο συγκρότημα μεταλλοβολής 6 σημειών (όχι με χημικά) με αποτέλεσμα την
τέλεια πρόσφυση του σμάλτου.
• Επισμαλτωμένο με την μέθοδο του διπλού “direct” εμαγιέ και ψημένο στους 860°C.
• Ανόδιο μαγνησίου για μακροχρόνια αντιδιαβρωτική προστασία
• Εύκολος καθαρισμός με πλευρική φλάντζα διαμέτρου Φ 115 mm (εξαιρούνται τα μποιλερ των 150 και 200 λίτρων)
• Φλάντζα διαμέτρου Φ 115 mm στο άνω μερος για εύκολη αντικατάσταση της ράβδου μαγνησίου.
• Προαιρετική ηλεκτρική αντίσταση (αποστέλλεται ξεχωριστά κατόπιν παραγγελίας).
2 kw μέχρι 4 kw (μονοφασική, 220-240V) με θερμοστάτη
6 kw, 9 kw ή 12 kw (τριφασική, 380V) χωρίς θερμοστάτη
Pmax λειτουργίας: 10 bar
Pmax δοκιμής: 15 bar για 5 λεπτά
Tmax λειτουργίας: +95° C
Μόνωση: από πολυουρεθάνη χωρίς CFC & FCKW
Πυκνότητα: 52 kg/m3
Πάχος: 60 mm
(Στα boiler BL800 – BL1000 σε όλα τα μοντέλα η μόνωση είναι από εύκαμπτη πολυουρεθάνη 80 mm - αφρολέξ - η οποία είναι
και αποσπώμενη για ευκολότερη πρόσβαση σε στενά περάσματα.)
Θερμική αγωγιμότητα: 0,023W/mk
Κλάση πυρός: B3 αυτοσβεστούμενα
Εναλλάκτης από επισμαλτωμένο χαλυβδοσωλήνα 1 ¼’΄ για αντλία θερμότητας
Εναλλάκτης από επισμαλτωμένο χαλυβδοσωλήνα 1 ¼’΄ για τους ηλιακούς συλλέκτες
Μέγιστη πίεση λειτουργίας: 16 bar
Mέγιστη θερμοκρασίας λειτουργίας εναλλάκτη: 130ºC



BOILER BL1

BL1 1 serpantinaBL1 me 1 serpantina


BOILER BL2

BL2 2 serpantinesBL2 me 2 serpantines
 ΠΡΟΣΟΧΗ: Tα δοχεία έχουν μέγιστη πίεση λειτουργίας 10 Bar. Συνιστάται η τοποθέτηση βαλβίδας ασφαλείας 6 bar και δοχείου διαστολής στην είσοδο του κρύου.

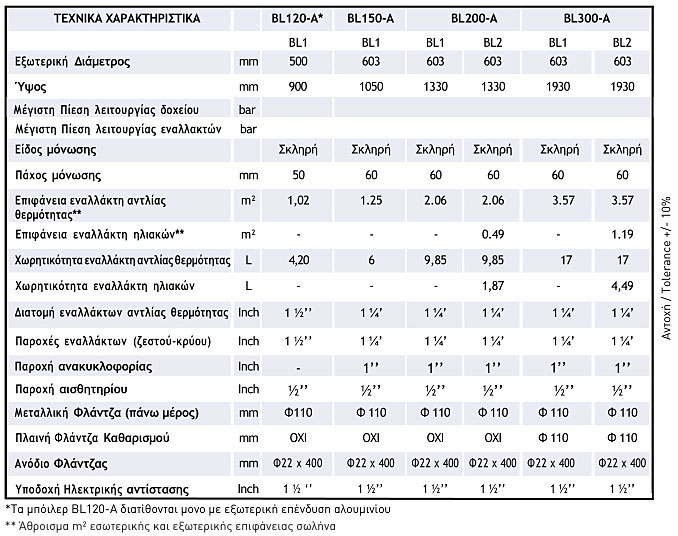

technika xaraktiristika boiler 1

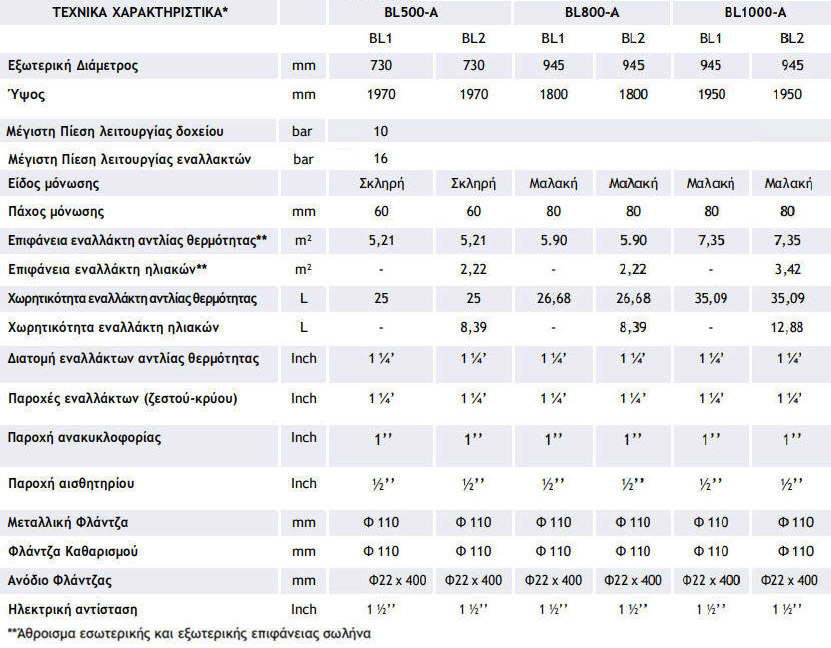

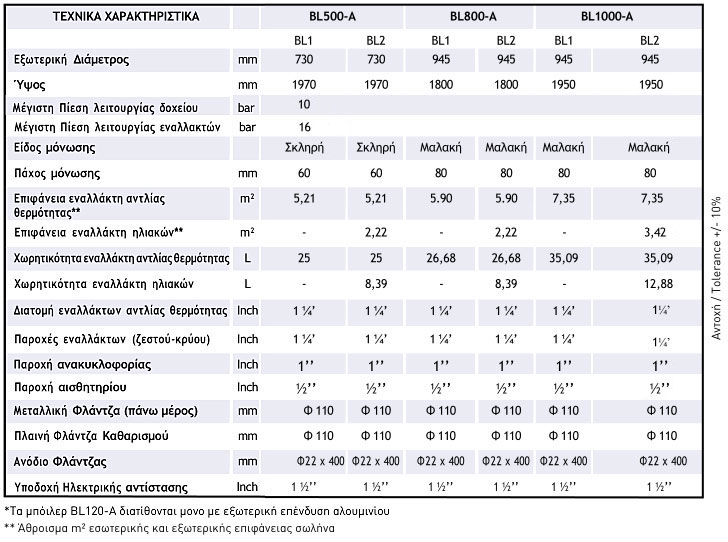

technika xaraktiristika boiler 2

exoikonomo aftonomo

ΠΙΣΤΟΠΟΙΗΤΙΚΑ - ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ
pdf BL-150 pdf BL-200 pdf BL-300 pdf BL-500 pdf BL-800 pdf BL-1000






Κάντε "κλικ" στον τίτλο του κάθε μοντέλου για να δείτε το σχεδιάγραμμα σύνδεσης

  Λίτρα / Τύπος     BUFFER-1
Inox
  FRW1
150 - 49
200 - 66
300 - 96
420 - -
500 162 -
800 180 -
1000 210 -
1500 - -
2000 - -
2500 - -
3000 - -
4000 - -
5000 - -



buffers 1 inox frw1


antiprosopoi

deltia proionton




Υδραυλικές συνδέσεις Δοχείων Αδρανείας (BUFFER TANKS):

  ΜΟΝΤΕΛΟ 150 L 200 L 300 L 420 L 500 L 800 L 1000 L
Θέση
Αισθητηρίων
BUF-1
INOX
1/2” 1/2” 1/2” 1/2” 1/2” 1/2” 1/2”
Εναλλάκτης
Ηλιακών
BUF-1
INOX
- - 1” 1 ¼” 1 ¼” 1 ¼” 1 ¼”
Συνδέσεις
Buffer
BUF-1
INOX
1 ½” 1 ½” 1 ½” 1 ½” 1 ½” 1 ½” 1 ½”
Υποδοχή
Αντίστασης
- 1 ½” 1 ½” 1 ½” 1 ½” 1 ½” 1 ½” 1 ½”
Εξοδος
Ζεστού Νερού
Χρήσης
BUF-1
INOX
- - - - 1” 1” 1”
Εισαγωγή
Κρύου Νερού
Χρήσης
BUF-1
INOX
- - - - 1” 1” 1”


Υδραυλικές συνδέσεις FRW1:

Χωρητικότητα 150 - 200 - 300 L
Θέση Αισθητηρίου Ζ .Ν .Χ. 1/2"
Θέση Αισθητηρίου Ηλιακών Ζ .Ν .Χ. 1/2"
Προσαγωγή – Επιστροφή από Αντλία Θερμότητας 1”
Προσαγωγή – Επιστροφή από Ηλιακούς Συλλέκτες 3/4"
Εισαγωγή Κρύου Νερού από Δίκτυο 3/4"
Εξαγωγή Ζεστού Νερού προς Καταναλώσεις 3/4"
Αντίσταση 1½"
Εξαεριστικό 1/2"



Αντιδιαβρωτική προστασία
Εσωτερικός καθαρισμός με αυτόματη μεταλλοβολή (και όχι χημικά) με αποτέλεσμα την τέλεια πρόσφυση του σμάλτου. Επισμάλτωση διατροφικής ποιότητας με μέθοδο “Double Direct” που ψήνεται στους 850° C. Επιπλέον αντιδιαβρωτική προστασία με ανόδιο-(α) μαγνησίου το/τα οποία πρέπει να ελέγχονται και αν χρειάζεται να αντικαθιστούνται κάθε 6 μήνες έως 2 χρόνια ανάλογα με την ποιότητα του νερού.

Εναλλακτική πηγή θέρμανσης
Εάν η ηλιακή ενέργεια δεν είναι αρκετή για να ζεστάνει το νερό, μπορεί να χρησιμοποιηθεί ως εναλλακτική πηγή ενέργειας είτε ηλεκτρική αντίσταση είτε άλλη πηγή (λέβητας) η οποία θα συνδεθεί στον δεύτερο (άνω) εναλλάκτη (μοντέλο BL2). H ρύθμιση της αντίστασης γίνεται από τον ενσωματωμένο θερμοστάτη. Συνιστάται ο θερμοστάτης να ρυθμίζεται μεταξύ 50° C και 60° C κατά τους χειμερινούς μήνες και μεταξύ 45° C και 50° C κατά την θερμή περίοδο.

Θερμοστάτης

Τύπος κοντρόλ: Eνσωματωμένο κοντρόλ
Tύπος Θερμοστάτη: B2-10
Προστασία κατά IP: 00
Tmax περιβάλλοντος λειτουργίας: 105°C
Κατηγορία πυρός: B
Kύκλοι ενεργοποίησης/απενεργοποίησης: 10 .000 φορές (κύκλοι)
Περιβάλλον Λειτουργίας: Kαθαρό Περιβάλλον
  • Εύρος ρύθμισης: 30° C - 80° C
  • Επαφές: βακελίτης – ασήμι
  • Προστατευτικό καπάκι από νάιλον 6 (καθυστέρηση φωτιάς).
  • 230V / 20A

Εναλλακτική πηγή θέρμανσης με τη χρήση του ενσωματωμένου άνω εναλλάκτη
Εναλλάκτης τύπου σερπαντίνας από χαλυβδοσωλήνα βαρέως τύπου (tubo) ενσωματωμένος στο άνω μέρος της δεξαμενής, έτσι ώστε η βοηθητική πηγή θέρμανσης να ζεσταίνει μόνο το πάνω μέρος της δεξαμενής. Για τα τεχνικά χαρακτηριστικά του ενσωματωμένου εναλλάκτη βλέπε πίνακα τεχνικών χαρακτηριστικών δεξαμενών BL2.
