Ballons d'eau chaude (Buffer Tanks) - Réservoir tampon avec échangeur de chaleur en inox
Réservoir tampon chaudière – Ballon Tampon avec échangeur de chaleur en acier inoxydable (inox)
Des réservoirs tampons pour avoir toujours plein d'eau chaude et pour économiser de l'énergie à la maison
BALLONS D'EAU CHAUDE (RESERVOIR TAMPON) POUR LES POMPES A CHALEUR
BALLONS D'EAU CHAUDE (RÉSERVOIR TAMPONS) - SPÉCIFICATIONS TECHNIQUES

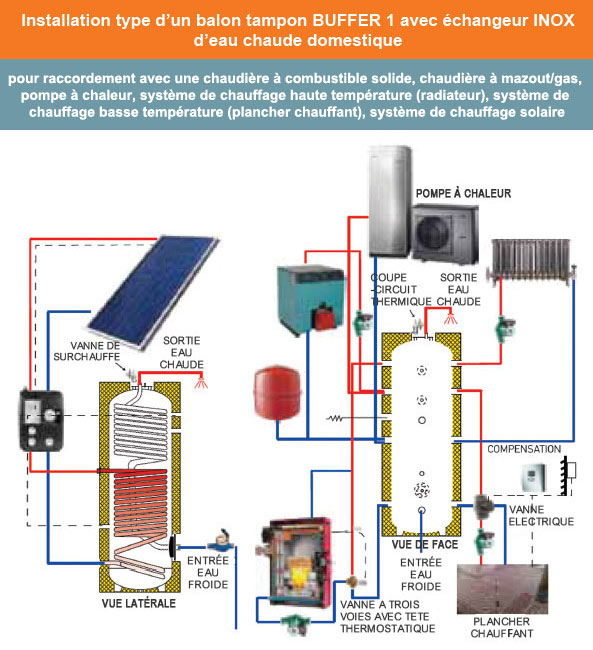

INSTALLATION TYPIQUE D’UN RESERVOIR TAMPON
Certificat pour l'eau potable
Cliquez ici pour télécharger la dernière version d'Adobe Reader!!
Qu'est-ce qu'une réservoir tampon et quel est son rôle ?
Les réservoirs tampons sont essentiellement des réservoirs de stockage (espace supplémentaire) pour économiser de l'eau (chaude ou froide).
Stockage d'eau chaude pour le chauffage (via radiateurs ou plancher chauffant) ou pour l'eau chaude sanitaire (ECS)
La réservoir tampon est connectée en série avec la chaudière (qu'il s'agisse d'une chaudière à fioul, à gaz, à pellets/biomasse, à bois ou d'une pompe à chaleur) ou avec des capteurs solaires.
Il s'agit d'un réservoir bien isolé conçu pour maintenir des températures d'eau élevées pendant longtemps. Le rôle de la réservoir tampon est de stocker l'eau chaude lorsqu'elle est produite pendant le fonctionnement de tout type de chaudière, pompe à chaleur ou capteur solaire, et de fournir de l'eau chaude lorsque la chaudière ou la pompe à chaleur cesse de fonctionner ou lorsque le soleil se couche et que le capteur solaire arrête de produire de l'eau chaude.
Par exemple, si une pompe à chaleur ou une chaudière fonctionne de 18h à 22h, pendant ces 4 heures, elle produit de l'eau chaude à haute température, qui circule à travers les radiateurs ou le système de plancher chauffant, fournissant ainsi le chauffage des locaux. Pendant le fonctionnement de la chaudière ou de la pompe à chaleur, l'eau chaude est stockée dans la réservoir tampon. Lorsque la chaudière ou la pompe à chaleur s'arrête, le circulateur commence à transférer l'eau chaude stockée dans la réservoir tampon vers les radiateurs ou le système de plancher chauffant, fournissant ainsi un chauffage gratuit pendant plusieurs heures supplémentaires.
De cette manière, nous réalisons des économies d'énergie, et donc des économies de coûts, car nous utilisons l'eau chaude de la réservoir tampon (BUFFER-0) et nous n'avons pas besoin de faire fonctionner en continu la chaudière ou la pompe à chaleur pour avoir de l'eau chaude dans les radiateurs ou le système de plancher chauffant. Il en va de même pour l'eau chaude sanitaire (ECS) si la réservoir tampon (BUFFER-1) est connectée à des capteurs solaires ou à une réservoir tampon (BUFFER-1 INOX) avec un échangeur de chaleur en acier inoxydable.
De plus, en ce qui concerne le chauffage produit par l'électricité (pompe à chaleur, résistances, chaudière électrique), la réservoir tampon peut stocker de l'énergie en profitant des tarifs électriques bas pendant la nuit.
Stockage d'eau froide
Les réservoirs tampons fonctionnent de la même manière que ci-dessus pour le stockage d'eau froide (au lieu de l'eau chaude), avec la seule différence qu'au lieu d'être connectées à des capteurs solaires ou à une chaudière, elles sont connectées à des refroidisseurs d'eau. Ici aussi, nous réalisons des économies d'énergie et de coûts car, même si le moteur du refroidisseur a cessé de fonctionner, le circulateur continue de transférer l'eau froide de la réservoir tampon.
Les réservoirs tampons Megasun Helioakmi ont plusieurs "entrées-sorties" (1" & 1½"), ce qui permet de les connecter à diverses sources de chaleur (chaudières à bois, brûleurs à pellets, pompes à chaleur, chaudières à fioul/gaz, chaudières à pyrolyse, chaudières électriques à ions, poêles à énergie, capteurs solaires), offrant non seulement un chauffage économique mais aussi de l'eau chaude sanitaire gratuite.
BUFFER 0 (SANS ÉCHANGEUR DE CHALEUR) AVEC REVÊTEMENT MÉTALLIQUE
POUR UTILISATION EXTÉRIEURE 60L et 100L
POUR UTILISATION EXTÉRIEURE 60L et 100L

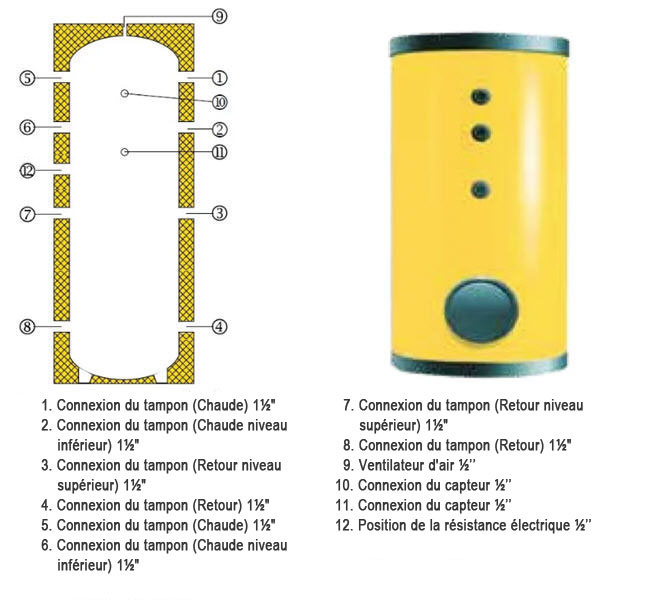

BUFFER 0 (SANS ÉCHANGEUR DE CHALEUR)150L-200L-300L-420L-500L-800L-1000L
réservoir tampon pour connexion avec des chaudières (fioul/gaz, bois/pellets/biomasse, pompe à chaleur).

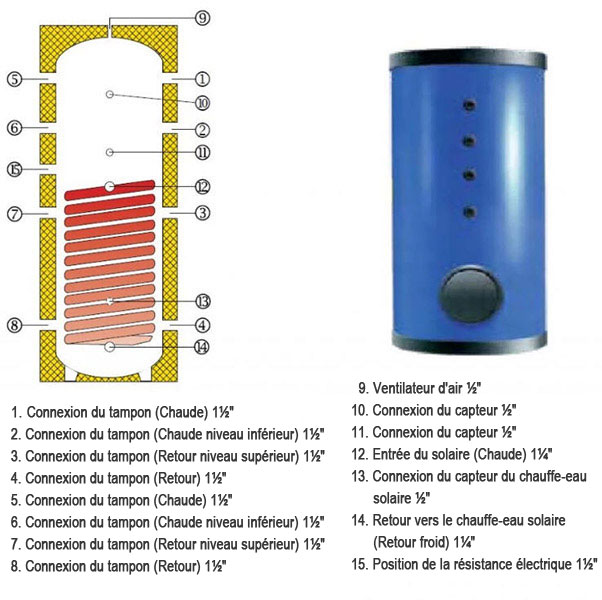

BUFFER 1 (AVEC UN ÉCHANGEUR DE CHALEUR) 300L-420L-500L-800L-1000L
réservoir tampon pour connexion avec des chaudières (fioul/gaz, bois/pellets/biomasse,
pompe à chaleur/solaire).
NOUVELLE GÉNÉRATION DE RÉSERVOIRS MEGA TANK INOX (DN25 et DN32)
POUR L'EAU CHAUDE SANITAIRE ET LE CHAUFFAGE
AVEC 6 SOURCES DE CHALEUR DIFFÉRENTES
Les réservoirs MEGA TANK INOX 300-500-800-1000-1000 (2500lt/h) pour eau chaude sanitaire sont spécialement conçues pour l'alimentation continue en ECS dans les hôtels de toute taille. Les réservoirs innovantes MEGA TANK INOX sont équipées d'un serpentin en acier inoxydable spécial pour la production directe d'ECS grâce à la technologie de l'eau fraîche. L'eau chaude sanitaire passe à travers le serpentin en acier inoxydable et est chauffée directement, sans entrer en contact avec l'eau chaude stockée dans la réservoir, garantissant une eau chaude parfaitement fraîche et propre. Le besoin de désinfection de la réservoir (anti-légionellose) est éliminé, car l'eau atteignant les points de puisage est continuellement renouvelée.
La grande surface d'échange et le grand diamètre (DN25 ou DN32) assurent une efficacité élevée du système, avec des débits pouvant atteindre 2500lt/h. Une réservoir MEGA TANK INOX 1000 (production de 2500lt/h d'ECS) peut répondre aux besoins d'un hôtel de 25 à 30 chambres pendant une période de pointe de 1,5 heure ou plus, avec une distribution uniforme et une durée de 20 minutes par douche. Bien sûr, cette proposition n'est pas absolue et peut être ajustée en fonction des exigences du projet et de l'estimation de chaque concepteur.
Les réservoirs MEGA TANK INOX 1000 sont idéales pour le chauffage et, grâce à leurs multiples connexions, peuvent être simultanément connectées à une pompe à chaleur basse/haute température, une chaudière à gaz/fioul/pellets, des capteurs solaires ou d'autres sources d'énergie renouvelables, fournissant à la fois le chauffage et l'eau chaude sanitaire grâce au grand échangeur de chaleur en acier inoxydable DN25 / DN32 dont elles sont équipées.
Nouvelle Génération de réservoirs à Eau Chaude pour Pompes à Chaleur
7 AVANTAGES UNIQUES
Fonctionnement continu de la pompe à chaleur sans interruptions ni ALARME
La conception du MEGA TANK - INOX permet à la pompe à chaleur de fonctionner sans interruptions ni réduction de la vitesse du compresseur, sans déclencher d'ALARME due à une surchauffe, ce qui arrive avec la plupart des réservoirs à eau chaude équipées d'un échangeur de chaleur fixe (serpentin), surtout si la pompe à chaleur n'est pas INVERTER.
Eau chaude sanitaire propre
L'eau chaude sanitaire (de consommation) passe continuellement à travers l'échangeur de chaleur en acier inoxydable sans être stockée en permanence dans la réservoir, évitant ainsi la prolifération de bactéries dangereuses (phénomène de légionellose).
Consommation électrique réduite
Le chargement continu et direct de la réservoir par la pompe à chaleur sans l'intermédiaire d'un échangeur de chaleur métallique permet à la pompe à chaleur d'avoir des intervalles de fonctionnement plus longs (sans arrêts et démarrages) du compresseur ou sans réduire sa vitesse dans le cas des pompes à chaleur INVERTER, offrant ainsi une consommation électrique plus faible.
Longue durée de vie
L'eau de consommation passe à travers l'échangeur de chaleur en acier inoxydable 316L, assurant une durée de vie plus longue par rapport à une réservoir de grande capacité standard. De plus, la conception en spirale de l'échangeur de chaleur empêche les dépôts de sel, garantissant une durabilité à long terme.
18 connexions 1 ½'' 1 ¼" pour ajouter jusqu'à 6 sources de chaleur différentes
Les réservoirs MEGA TANK - INOX disposent de 18 connexions de 1 ½’’, permettant l'installation de sources de chaleur supplémentaires, telles que des chaudières à gaz/fioul, des chaudières électriques, des chaudières à bois, des poêles à énergie, des résistances électriques, des capteurs solaires, etc.
Gain de place – installation facile – coût réduit
Les réservoirs MEGA TANK - INOX DN 32 occupent moins d'espace dans la chaufferie car elles fournissent au moins le double du volume d'eau chaude par rapport à leur capacité et nécessitent des coûts d'installation bien inférieurs.
Efficace – Fonctionnel – Facile à installer
Le chauffage naturel rapide de l'eau chaude sanitaire par la réservoir directement et sans circulation forcée, combiné à la présence du grand échangeur de chaleur, la rend particulièrement efficace et fonctionnelle sans nécessiter de personnel spécialisé pour l'installation et la maintenance.
Fonctionnement continu de la pompe à chaleur sans interruptions ni ALARME La conception du MEGA TANK - INOX permet à la pompe à chaleur de fonctionner sans interruptions ni réduction de la vitesse du compresseur, sans déclencher d'ALARME due à une surchauffe, ce qui arrive avec la plupart des réservoirs à eau chaude équipées d'un échangeur de chaleur fixe (serpentin), surtout si la pompe à chaleur n'est pas INVERTER.
Eau chaude sanitaire propre L'eau chaude sanitaire (de consommation) passe continuellement à travers l'échangeur de chaleur en acier inoxydable sans être stockée en permanence dans la réservoir, évitant ainsi la prolifération de bactéries dangereuses (phénomène de légionellose).
Consommation électrique réduite Le chargement continu et direct de la réservoir par la pompe à chaleur sans l'intermédiaire d'un échangeur de chaleur métallique permet à la pompe à chaleur d'avoir des intervalles de fonctionnement plus longs (sans arrêts et démarrages) du compresseur ou sans réduire sa vitesse dans le cas des pompes à chaleur INVERTER, offrant ainsi une consommation électrique plus faible.
Longue durée de vie L'eau de consommation passe à travers l'échangeur de chaleur en acier inoxydable 316L, assurant une durée de vie plus longue par rapport à une réservoir de grande capacité standard. De plus, la conception en spirale de l'échangeur de chaleur empêche les dépôts de sel, garantissant une durabilité à long terme.
18 connexions 1 ½'' 1 ¼" pour ajouter jusqu'à 6 sources de chaleur différentes Les réservoirs MEGA TANK - INOX disposent de 18 connexions de 1 ½’’, permettant l'installation de sources de chaleur supplémentaires, telles que des chaudières à gaz/fioul, des chaudières électriques, des chaudières à bois, des poêles à énergie, des résistances électriques, des capteurs solaires, etc.
Gain de place – installation facile – coût réduit Les réservoirs MEGA TANK - INOX DN 32 occupent moins d'espace dans la chaufferie car elles fournissent au moins le double du volume d'eau chaude par rapport à leur capacité et nécessitent des coûts d'installation bien inférieurs.
Efficace – Fonctionnel – Facile à installer Le chauffage naturel rapide de l'eau chaude sanitaire par la réservoir directement et sans circulation forcée, combiné à la présence du grand échangeur de chaleur, la rend particulièrement efficace et fonctionnelle sans nécessiter de personnel spécialisé pour l'installation et la maintenance.
CONNEXION D'INSTALLATION TYPIQUE AVEC DIFFÉRENTES SOURCES DE CHALEUR
INSTALLATION TYPIQUE D'UNE RÉSERVOIR À EAU CHAUDE FRW (Eau Fraîche)
AVEC ÉCHANGEUR DE CHALEUR EN INOX POUR EAU CHAUDE SANITAIRE
AVEC ÉCHANGEUR DE CHALEUR EN INOX POUR EAU CHAUDE SANITAIRE
EAU FRAÎCHE DN16 (200L – 300L)
Ces types de réservoirs (200L -300L) sont idéales et recommandées pour un usage domestique et peuvent être connectées à des pompes à chaleur haute température ou à des capteurs solaires. Elles fournissent de l'eau chaude sanitaire grâce à un échangeur de chaleur en acier inoxydable 316L d'un diamètre de DN16. L'eau chaude sanitaire (de consommation) passe continuellement à travers l'échangeur de chaleur en acier inoxydable sans être stockée en permanence dans la réservoir, évitant ainsi la prolifération de bactéries dangereuses (phénomène de légionellose). De plus, la conception en spirale de l'échangeur de chaleur empêche les dépôts de sel, garantissant une plus grande durabilité dans le temps.
